Zárt (BTZ- IP20) és nyitott (BT-IP00) változatban készülhetnek
beép.módok: falra (csak IP20 !), konzolra, elosztóba
választható teljesítmények: 0,5kVA ÷ 10 kVA (szabv.szerint!)
IR1/Tc betáphoz: 230V AC, IT-system-3×0,75÷1,5mm2
túlmelegedés jelzéshez: 18V DC- 2×0,75mm2
méret (mm): táblázat!
Gyógyászati elválasztó transzformátorok (MSZ HD 60364-7-710; MSZ 2040)
|
Teljesítmény (kVA) |
Típus BT/Tc = nyitott (IP00) BTZ/Tc = zárt (IP20) |
Bef. méretek (sz.xmag.xmély.) (mm) |
Tömeg (kg) |
|---|---|---|---|
|
Tc- túlmelegedés jelzős kialakítás! |
|
|
|
|
1 fázisúak |
|
|
|
|
1,6 |
BT – 1,6 |
205x275x130 |
25 |
|
BTZ – 1,6 |
304x372x222 |
31,3 |
|
|
2,0 |
BT – 2 |
225x305x136 |
27 |
|
BTZ – 2 |
304x372x222 |
34,6 |
|
|
3,0 vagy 3,15 |
BT – 3 /3,15/ |
245x325x140 |
27 |
|
BTZ-3 /3,15/ |
304x372x222 |
36,6 |
|
|
4,15 |
BT – 4 |
245x325x140 |
36,5 |
|
BTZ – 4 |
304x372x222 |
45,6 |
|
|
6,3 |
BT – 6,3/1 |
|
49 |
|
BTZ – 6,3/1 |
365x450x280 |
58 |
|
|
3 fázisúak |
|
|
|
|
4,0/3 |
BT – 4/3 |
335x310x136 |
44 |
|
BTZ – 4/3 |
454x372x242 |
56 |
|
|
6,3/3 |
BT – 6,3/3 |
365x330x165 |
60 |
|
BTZ – 6,3/3 |
454x372x242 |
72,3 |
|
MSZ 2040:1995 MSZ HD 60364-7-710:2012
A 2. fokozatú helyiségben a paciens-környezetben lévő vagy oda bevihető gyógyászati készülékek táplálására a korábbi szabványban is előírt „gyógyászati IT-rendszert” kell kiépíteni. Nem kell azonban erről táplálni ezekben a helyiségekben sem a műtőasztalt mozgató és rögzítő szerkezetek, a röntgen berendezések és az 5 kVA-nél nagyobb névleges teljesítményű fogyasztókészülékek táplálására szolgáló, 30 mA kioldási érzékenységű ÁVK-val védett áramköröket.
Minden műtőcsoportra külön gyógyászati IT hálózatot kell kiépíteni.
A gyógyászati (földeletlen) IT hálózat táptranszformátora az általa táplált gyógyászati helyiség közelében (attól legfeljebb 25 m vezetékhosszra) legyen, minden ilyen helyiségre (helyiségcsoportra) külön (és másikkal párhuzamosan nem köthető) transzformátor legyen. Minden helyiségre követelmény egy legalább 0,5 kVA, de legfeljebb 10 kVA teljesítményű egyfázisú transzformátor alkalmazása, Ha háromfázisú táplálás is szükséges, akkor az – ettől eltérő nemzeti előírás hiányában – külön háromfázisú transzformátorral legyen megoldva, amelyről általában nem szabad egyfázisú fogyasztást is ellátni. A gyógyászati IT ellátására szolgáló transzformátorra nem szabad kondenzátort kötni.
Az első hiba esetén a 2. csoportú helyiség teljes villamos terhelésű ellátását biztosítani kell.
A 2. fokozatú helyiségek IT hálózatait tápláló transzformátor szekunder kapcsainál túlterhelésvédelem nem alkalmazható, de az innen táplált a végáramkörökhöz túlterhelésvédelmet és zárlatvédelmet is kell alkalmazni.
A kimeneti tekercseléstől a föld felé irányuló szivárgó áramnak, valamint a burkolati szivárgóáramnak – terhelésmentes – állapotban, és a transzformátort névleges feszültséggel, névleges frekvenciával táplálva-, nem szabad meghaladnia a 0,5 mA-t.
A gyógyászati IT hálózatokat el kell látni állandó szigetelés-ellenőrzővel.
Általános (a helyiség besorolási fokozatától független) követelmény az, hogy a rövidzárlatvédelmet szelektíven kell kialakítani, a végáramkörök zárlata esetén nem oldhat le elosztón lévő zárlatvédelem. (Ez a gyakorlatban azt jelenti, hogy kismegszakítóval védett áramkörök esetén az elosztón közös védelemként olvadóbiztosítót célszerű alkalmazni.)
Forrás: Kádár Aba, Dr. Novothny Ferenc (PhD) MMK előadás; HD 60364-7-710:2012 szabvány
BTZtr-IR1-MK huzalozási rajz
Termékek:
A berendezések hangcsillapításáról a beépítőnek kell gondoskodnia!
A BTZ/Tc-IR1/Tc-MK bekötési-huzalozási rajz külön letölthető.

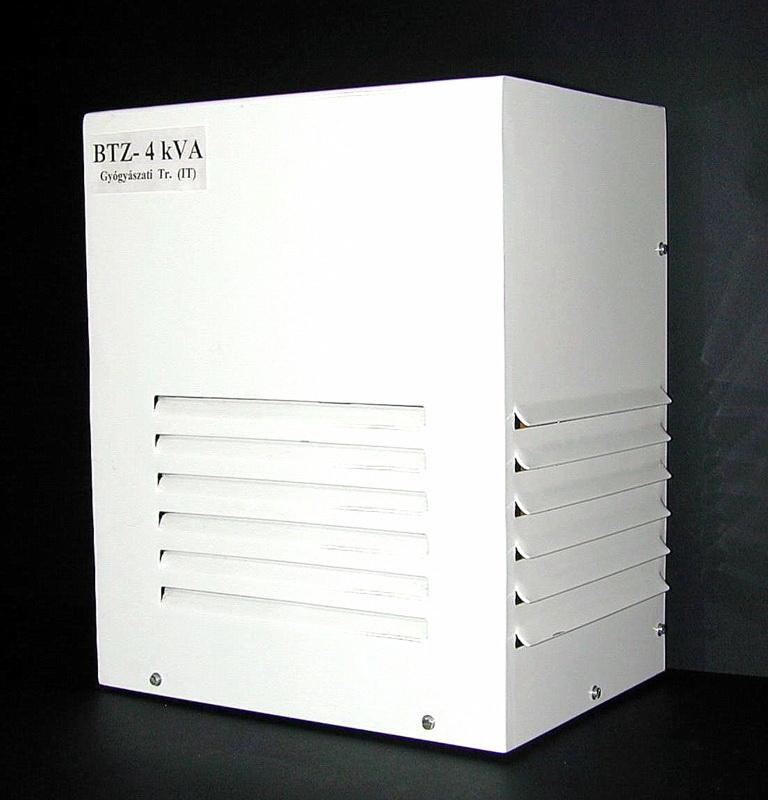

BTZ-Tc
