SZIGETELÉS ELLENŐRZŐK, MÁSOD-JELZŐK

Szabványos IR-1/Tc típ. állandó szigetelés-ellenőrzők és HJ típ. hang/fény-jelzők

Beépítési mód/vált.

Bef. méretek (mm)

Tc túlmelegedés jelzős kialakítás!

kb. 0,6 kg

Falon kívül szerelve,vagy„K” típ.táblába építve   „F” vált.(IR/F)

110x178x55

„E”típ. régi rkv táblába szerelhető! „E” vált. (szerelő kerettel!)(IR/E)

103x135x55 (keret: 118x175x2)

Falba süllyesztve- tégla vagy gk „Fs” vált. (dobozzal)(IR/Fs)

t: 145x175x70 gk: 175x175x70

Fali (műtő/intenzív) sávba építhető (pl.Medigas, Klimex)

IR-1/s típus- külön fólia tasztatúra!!

86x196x45

MK/HJ típ. hang/fény jelzők -másodjelzők

kb. 0,48 kg

Falon kívüli/sülly./”E” táblába szerelhető

HJ/F,E vagy Fs típus (szerelő keret: 118x175x3)

„F” vált: 110x178x55 „E” vált.:  103x135x55

MK- Fali (műtő/intenzív) sávba építhető  HJ-s típusú másodjelző

86x196x55



MSZ 2040:1995 MSZ HD 60364-7-710:2012

A 2. fokozatú helyiségben a paciens-környezetben lévő vagy oda bevihető gyógyászati készülékek táplálására a korábbi szabványban is előírt „gyógyászati IT-rendszert” kell kiépíteni.

A gyógyászati IT hálózatokat el kell látni állandó szigetelés-ellenőrzővel, amelyet akusztikus és vizuális riasztó rendszerrel kell tervezni és alkalmas helyen úgy telepíteni, hogy az orvosi és a technikai személyzet által folyamatosan figyelhető legyen A rendszer a következő alkotó elemekből álljon:

  • zöld jelzőlámpa a normális működés jelzésére;
  • sárga jelzőlámpa, amely akkor világít, amikor a szigetelési ellenállásra beállított minimális 50 kohm értéket eléri (a rendszer). Nem lehet lehetséges ennek a jelzésnek a törlése vagy megszakítása;
  • hallható riasztás, amely akkor szól, amikor a szigetelési ellenállásra beállított minimális 50 kohm értéket eléri (a rendszer). Ez a hallható riasztás elnémítható.
  • a sárga fényjelzésnek meg kell szűnnie a hiba elhárítása után, és amikor a rendeltetésszerű állapot helyreáll.

Az első hiba esetén a 2. csoportú helyiség teljes villamos terhelésű ellátását biztosítani kell.
Az állandó szigetelés-ellenőrző jelzőberendezésnek az IT hálózatot előállító tápláló transzformátornak a túlterhelését és túlzott melegedését is jelezni kell. (Nem alkalmazható viszont kikapcsolást eredményező túlterhelésvédelem.)

Forrás: Kádár Aba, Dr. Novothny Ferenc (PhD) MMK előadás; HD 60364-7-710:2012 szabvány



Termékek:

A BTZ/Tc-IR1/Tc-MK bekötési-huzalozási rajz a „TRANSZFORMÁTOROK” részből külön letölthető!
A HJ/MK jelű másodjelzők kivitelei megegyeznek az IR1/Tc műszerével!!

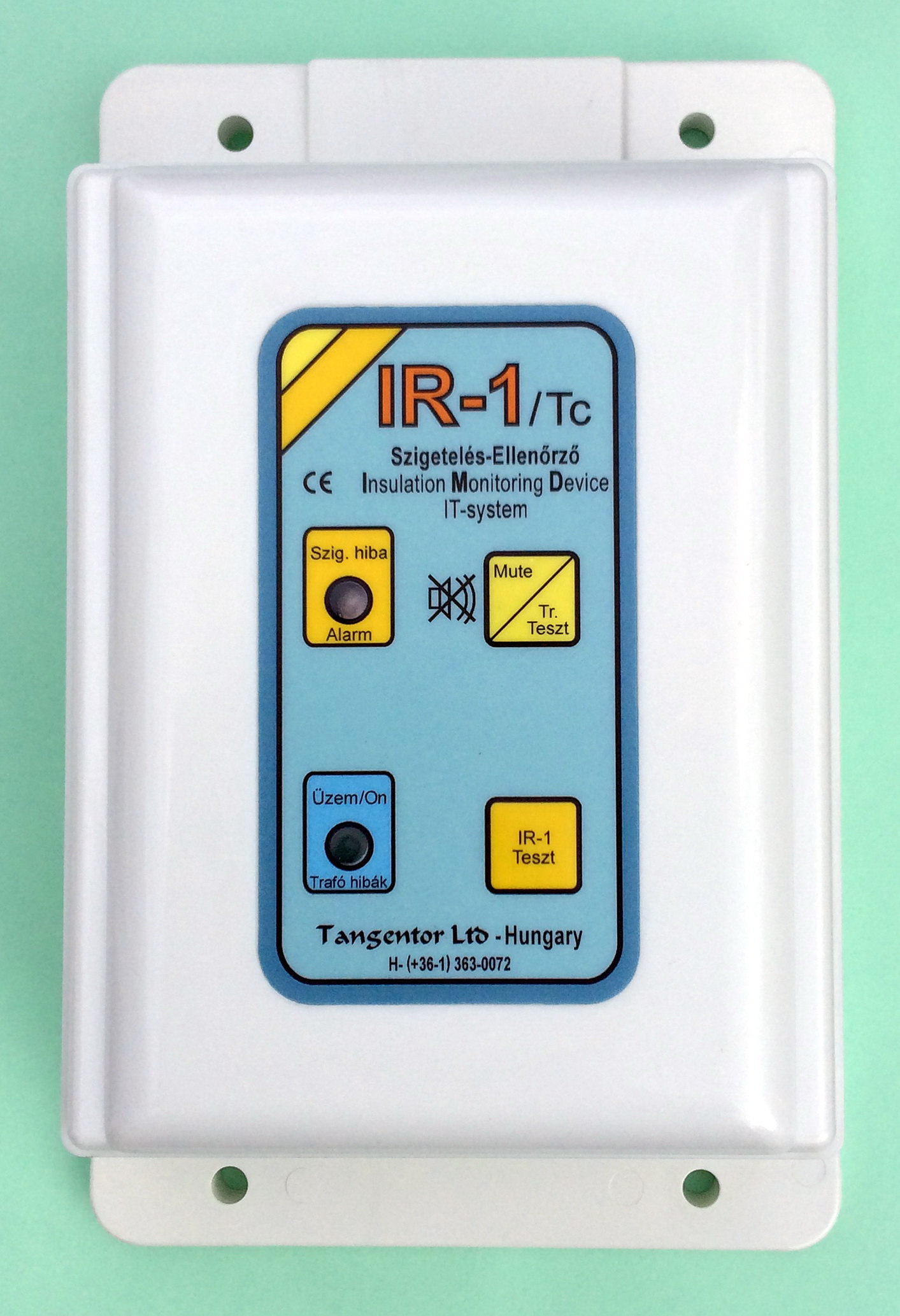

IR-1Tc (F)

Falon kívüli és K-táblás változat
betáp: 230V AC, IT-system-3×0,75÷1,5mm2
túlmelegedés jelzéshez: 18V DC- 2×0,75mm2
méret (mm): 110x178x55; álló vagy fekvő fóliatasztatúra

IR-1Tc (F) Read more... 0 comments

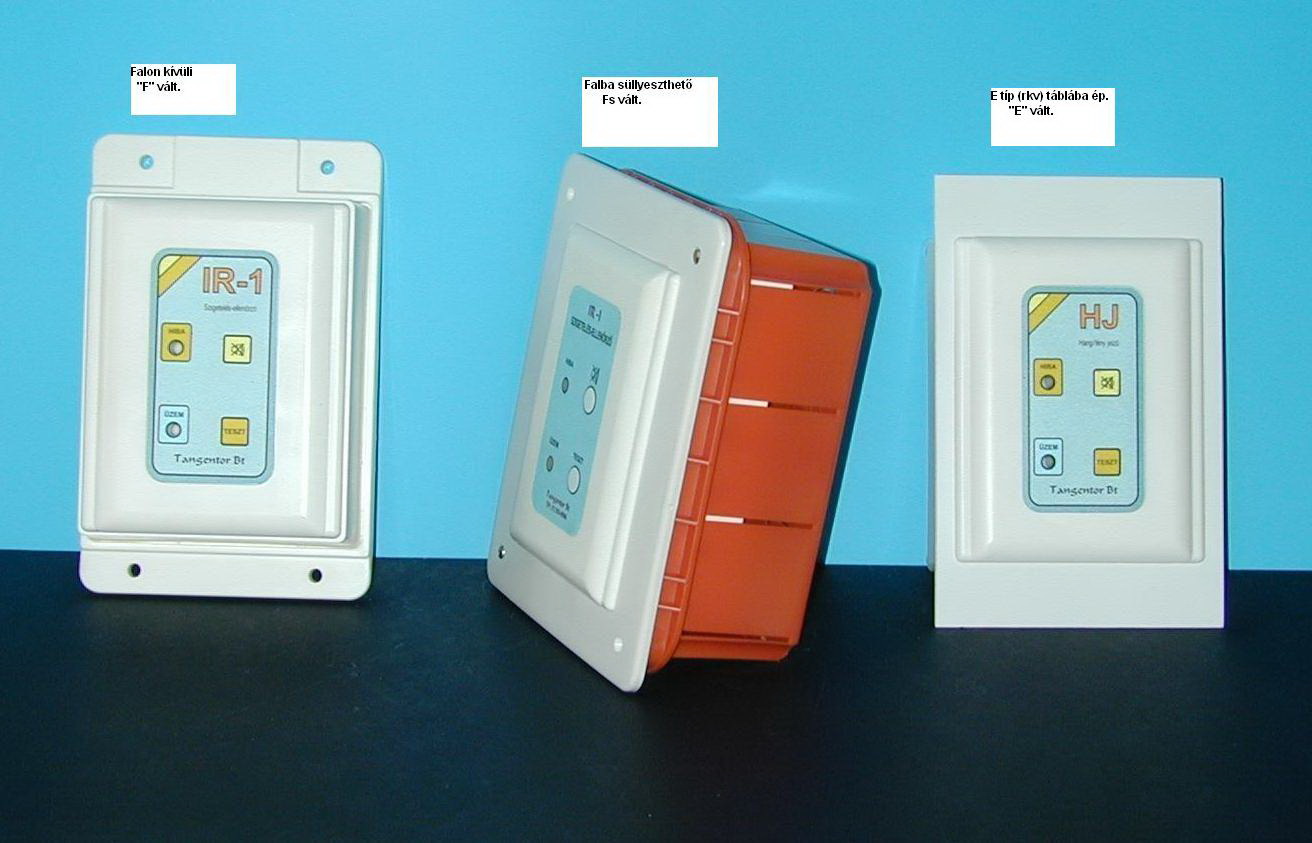

IR1-Tc (F,Fs,E vált)

E-táblás,Falon kívüli és Falba süllyesztett változat fotói
betáp: 230V AC, IT-system-3×0,75÷1,5mm2
túlmelegedés jelzéshez: 18V DC- 2×0,75mm2
„E” méret (mm): 103x135x55; álló fóliatasztatúra

IR1-Tc (F,Fs,E vált) Read more... 0 comments

IR-1Tc (Fs)

Falba építhető (sülly.) változat
betáp: 230V AC, IT-system-3×0,75÷1,5mm2
túlmelegedés jelzéshez: 18V DC- 2×0,75mm2
méret (mm): 175x175x70; álló vagy fekvő fóliatasztatúra

IR-1Tc (Fs) Read more... 0 comments

IR-1Tc (s)

Ágysávba,vezérlő táblába építhető (sülly.) változat
betáp: 230V AC, IT-system-3×0,75÷1,5mm2
túlmelegedés jelzéshez: 18V DC- 2×0,75mm2
méret (mm): 86x196x45); külön álló vagy fekvő fóliatasztatúra

IR-1Tc (s) ágyávos 1 Read more... 0 comments
