MSZ 2040:1995 MSZ HD 60364-7-710:2012

EPH HÁLÓZAT KIALAKÍTÁSA, SZERELVÉNYEK

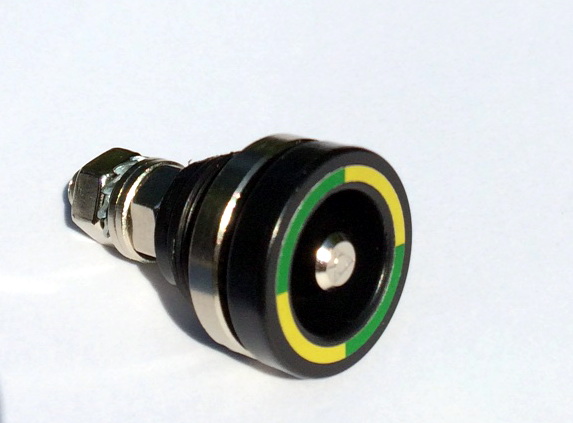

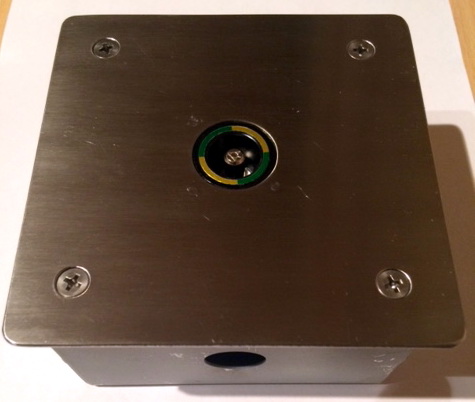

*A paciens központ kialakítására Rm padló EPH szerelvényt célszerű alkalmazni!

Egyenpotenciálra hozó kiegészítő összeköttetést kell kiépíteni minden 1. és 2. fokozatú gyógyászati helyiségben. Ebbe be kell kötni a védővezetőt és minden olyan idegen fémszerkezetet (ideértve az esetleges árnyékolásokat és árnyékolás célú vezető padlót is), amely a páciens-környezetben van, vagy ide bevihető. Ennek az összekötésnek az ellenállása az 1. fokozatú helyiségekben legfeljebb 0,7 (omega), a 2. fokozatú helyiségekben 0,2 (omega). Ennek célja, hogy a páciens az esetleges testzárlat hatására még a kikapcsolási időn belül se kaphasson számára veszélyes érintési feszültséget. Ebben a szabványban nincsenek meg az ennek kivitelezésére a régi szabványban rögzített részletes követelmények (amik betartása azonban véleményünk szerint változatlanul kívánatos). A kiegészítő egyenpotenciálra hozó vezetékeket a bekötési pontokon zöld/sárga jelzéssel kell ellátni.

*Medikai táblák szerelő dobozai csak fő-földelő sínnel ellátottak lehetnek!

FELV (üzemi törpefeszültség) sem az 1. sem a 2. fokozatú helyiségben nem használható. SELV és PELV alkalmazható, de váltakozó áram esetén legfeljebb 25 V, egyenáram esetén legfeljebb 60 V feszültséggel. A SELV és PELV készülékek és vezetők is csak szigeteltek lehetnek. PELV esetén ennek védővezetőjét össze kell kötni a környezet egyenpotenciálra hozó védővezetőjével.
Az „1”. és „2”. fokozatú helyiségekben, ahol ÁVK-t alkalmaznak, az „A” vagy ”B” típusú legyen. (Tehát a kizárólag tiszta váltakozó áramra működő AC típus nem megengedett.) Több dugaszolóaljzathoz közös ÁVK is alkalmazható, de gondolni kell arra, hogy több készülék egyidejű használata se okozzon helytelen kioldást. E helyiségekben (tehát az 1. fokozatba tartozó kórtermekben is) a megengedett érintési feszültség 25 V váltakozó-, illetve 60 V egyenfeszültség. Védő-egyenpotenciálra hozó vezetőkkel kell gondoskodni arról, hogy ennél nagyobb érintési feszültség még a védelem kikapcsolási ideje alatt se léphessen fel.

Forrás: Kádár Aba, Dr. Novothny Ferenc (PhD) MMK előadás; HD 60364-7-710:2012 szabvány
